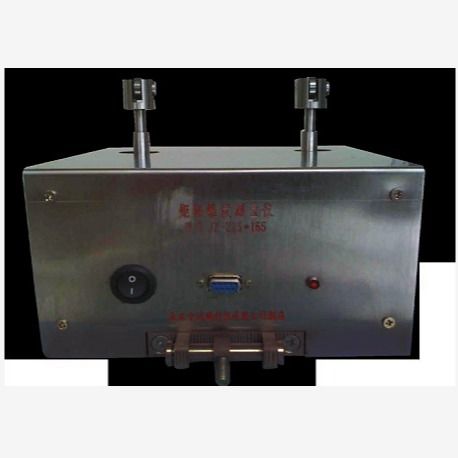

Cuadrado rectangular del instrumento de medida del molde de la forma cónica de CCM

Instrumento de medida rectangular de la forma cónica del molde del cuadrado para las piezas de la máquina de colada continua

Perfil

El cuadrado, el momento y el instrumento de medida redondo de la forma cónica adopta el sensor linear de alta precisión de la dislocación como elemento de medición, con la alta precisión y la buena repetibilidad. Mida la carretilla en la estructura
Asegúrese de que el sensor de la dislocación esté en la posición correcta de la medida. La carretilla se tira a una velocidad uniforme a mano, el sensor de la dislocación es punto medido al lado de punto, y los datos son transmitidos al cálculo por la comunicación serial
Máquina, en el sistema coordinado para representar la curva del cambio de la forma cónica, para calcular el valor de la forma cónica y el fichero.

Modelo del equipo

ZYT-ZDY-F/J/Y
F - billete; Billete rectangular del j; Y - billete redondo

El componente del producto

Un sistema de la carretilla de medición
Cargador especial
Ordenador portátil y cable de la comunicación serial
Software de medición del metro de la forma cónica

Indicadores técnicos

La longitud de medición del tubo de cobre ≥600mm, tamaño interno de medición de la cavidad se puede modificar para requisitos particulares según usuarios
La gama de la medida de dislocación directa y del arco es 0 ~ 10m m
Exactitud ≤0.01mm de la medida
Fuente de alimentación: La batería recargable de DC12V, tiempo continuo de la medida no es menos de 8 horas
La temperatura de funcionamiento de este producto es 0 ~ 50℃

Características de producto

Sensor de la dislocación de LVDT con la alta precisión y la buena estabilidad;
Con pilas, compacto y flexible, fácil llevar y utilizar, capacidad antiinterferente fuerte;
Comunicación serial, usando y comprobar tecnología, transmisión exacta de la señal;
Convertidor de 16 bits programable del A/D, con la filtración digital programa-controlada, la amplificación programa-controlada, el etc., para cubrir las necesidades de la medida;
Puede medir la sola forma cónica, forma cónica multi, forma cónica parabólica, recopilación de datos continua;
Puede realizar la gestión de calidad del tubo de cobre, el número único para cada tubo de cobre, exactamente el expediente el tiempo de la medida, datos inteligentes de la comparación, y alcanza la forma cónica del tubo de cobre
Seguimiento del cambio.
