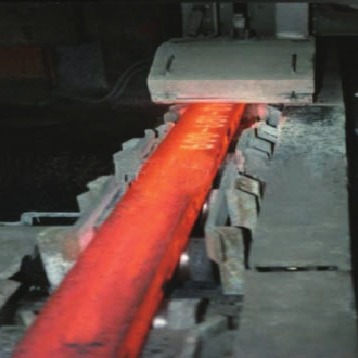

Impresión de capa de CCM de bastidor de la máquina TPH del billete de alta temperatura de la colada continua

Impresora de capa da alta temperatura para la máquina de colada continua de la placa de acero, de la bobina y de la tubería de acero

Perfil del producto

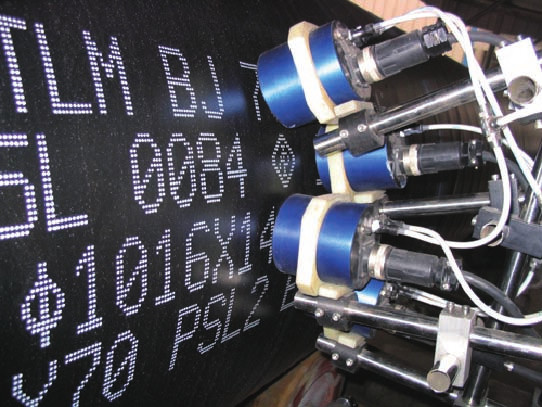

La placa de acero, bobina de placa, función de impresión del jet de la tubería de acero será atomización da alta temperatura de la capa resistente o de la tinta bajo la forma de caracteres del espray del punto en la superficie de la placa de acero, de la bobina de placa y de la tubería de acero.

Modelo del equipo

TPH-S30A-B
-- 1, 7, 9, 16 y 32 indica el número de bocas
B -- 2, 6 representa la forma de imprimir el actuador; 2 representa la impresión plana bidimensional, 6 representa 6 grados de impresión de la superficie de la libertad

Indicadores técnicos

Color de la pintura: blanco
Temperatura de capa: 800°C
Temperatura de la tinta: 260°C
Velocidad de impresión: 2 segundos por la palabra para una tipografía sólida con una boca
caracteres/en segundo lugar de la matriz de punto 7x5 140
caracteres/en segundo lugar de la matriz de punto 9x7 80
caracteres/en segundo lugar de la matriz de punto 16x10 60
caracteres/en segundo lugar de la matriz de punto 32x24 50
Altura: 10 milímetros hasta 150m m
Anchura de carácter: 10 milímetros hasta 100m m
Contenido de la impresión: Caracteres y gráficos arbitrarios editable del ordenador
Gestión de datos: impresión de almacenamiento de datos y de la transmisión de la red
Nivel de la protección: 1965
Impresión de distancia: 15 ~ 20m m

Sistema de control de rociadura de la máquina

Capa da alta temperatura: espray en billete cuadrado, rectangular, losa, la placa de acero y la bobina de placa de acero; Resistencia térmica del ℃ 800

El sistema adopta control inteligente del PLC de SIMENS S7-300, puede realizar la operación automática, para el usuario necesita rociar el número de palabras, manera del número, se puede ajustar por los personales técnicos o los operadores con HMI, dibujan el número requerido y las palabras inglesas de la letra, fuente; Generalmente: el tamaño de la palabra es 60 ~ 150m m, usando el ratio optimizado de la segmentación, hermoso y abundante; Las opciones del sistema de control son: El equipo local/los tres modos de funcionamiento remotos/artificiales superiores, tales como interruptor se utiliza, sistema de control de operaciones se puede conectar fácilmente con el sistema informático del nivel de usuario 2, más conveniente para que al usuario funcione con el comando automático attemper el control de la logística, sistema con diverso flujo, secuencia para el almacenamiento, el estado de trabajo del número de serie del sistema, el accidente, expedientes de informe, las tendencias históricas pueden ser reflejadas directamente, que es conducente al análisis y al juicio de técnico y del personal de dirección.
Además, nuestra compañía también ha desarrollado un sistema de identificación automática en línea del número, que puede cumplir los requisitos de proceso de la gestión del ERP en cualquier punto clave en la cadena de producción.

Medio de la energía

Tipo de gas: aire comprimido o nitrógeno limpio, seco (el nitrógeno es el mejor)
Presión de gas: ≥ 0.5pMA
Consumo del gas: 0.5Nm/min máximo
Fuente de energía: 380V trifásico; 50Hz
Fuente de alimentación del control: DC 24V
Tarifa total del poder: 10KW
