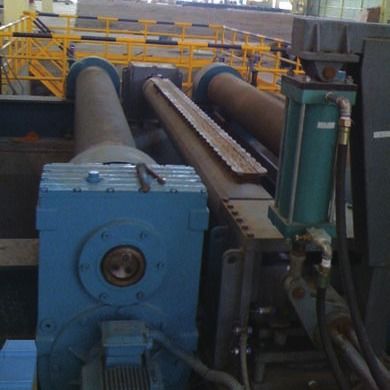

máquina de colada continua del billete 90s CCM que quita las rebabas 80m m

Máquina de colada continua de la máquina que quita las rebabas del billete de la colada continua

Perfil del producto

La función que quita las rebabas del billete de la colada continua puede quitar con eficacia y rápidamente las rebabas del billete, prevenir el impacto en la calidad superficial de los productos acabados del laminado de acero, y asegurar la calidad del laminado de acero. El equipo utiliza el raspador redondo para quitar las rebabas del billete en curso de mudanza, que desempeña un papel importante en la mejora del índice del retiro de rebabas y asegurar la calidad del billete de la colada continua

Hay dos tipos de máquina que quita las rebabas del billete de la colada continua: tipo del raspador y tipo del martillo.

Modelo del equipo

Indicadores técnicos

Conveniente para el billete de lanzamiento: billete de lanzamiento caliente, en línea quitando las rebabas
Temperatura de lanzamiento: 500 ~ 900℃
Al quitar las rebabas, velocidad de lanzamiento: 20m/min máximo
Curvatura cóncava de la losa echada: máximo el 15mm/m
Espaciamiento mínimo entre los billetes delanteros y traseros: 3000m m
Duración de ciclo que quita las rebabas: 40 ~ 90s
Movimiento vertical del raspador que quita las rebabas: máximo 150m m
Movimiento de la amortiguación de aire con resorte: 80m m
Pequeño movimiento del cilindro: 70m m
Ángulo de la rotación del haz que quita las rebabas: el 90°
Movimiento rotatorio del cilindro: 320m m
Limpieza del aire: aire comprimido limpio
Presión de la fuente de aire: 0,55 ~ 0.7mpa
Salida del aire: 400N m 3 /min
Calidad del agua: agua purificada para el uso industrial
Presión de agua: 0,4 ~ 0.55mpa
Flujo: los 4m 3 /h

Composición del equipo

La máquina que quita las rebabas se compone principalmente de asiento de elevación delantero, de haz que quita las rebabas, de asiento de elevación posterior, del cilindro rotatorio, del sistema eléctrico y del interruptor de la detección de la posición.
El asiento de elevación delantero incluye:
Soporte, taza de aceite de elevación, llevando la amortiguación del asiento, de aire con resorte, el etc.; La amortiguación de aire con resorte infla, el asiento que lleva sube y conduce el haz que quita las rebabas para subir. Horario 40 milímetros
(2) el haz que quita las rebabas incluye:
Eje que quita las rebabas, cilindro, cámara de aire de elevación del cilindro, circuito del agua de enfriamiento, cuchilla del raspador
El asiento de elevación posterior incluye:
La amortiguación de aire con resorte infla, el asiento que lleva sube y conduce el haz que quita las rebabas para subir. Horario 40 milímetros
④Cilindro rotatorio:
Después de que el raspador quite las rebabas del billete, el cilindro conduce el haz que quita las rebabas para girar 90 grados, y las rebabas raspadas abajo se descargan en la tolva más baja

⑤Tipo del raspador:
Raspador cuadrado, raspador redondo
⑥Modo de elevación del raspador:
Cilindro independiente, primavera independiente
⑦El interruptor de la detección del sistema eléctrico y de la posición incluye:
Unidad de control del PLC, mesa de operaciones, interruptor de proximidad, sensor contrario del laser para la detección de la losa y gabinete de control neumático
